CÓ BAO NHIÊU LOẠI MOTOR CỬA CUỐN? CẤU TẠO CƠ BẢN VÀ SỬ DỤNG ĐÚNG CÁCH

Motor cửa cuốn (hay còn gọi là động cơ cửa cuốn, bộ tời cửa cuốn) là motor điện giúp cửa cuốn đóng hoặc mở một cách tự động. Motor cửa cuốn thường được điều khiển bằng remote (khoá cửa cuốn, tay điều khiển cửa cuốn) trong khoảng 30–50m, nút bấm trên tường hoặc ứng dụng điều khiển đóng/mở cửa cuốn bằng điện thoại thông minh.

Các loại motor cửa cuốn thông dụng thường được lắp đặt cho cửa cuốn là nhà ở, kho xưởng, cửa hàng, công ty...

Motor cửa cuốn có xích kéo hay còn gọi là motor ngoài:

Motor (mô tơ) cửa cuốn xích kéo được lắp đặt bên ngoài lô cuốn, truyền lực qua nhông xích thường lắp đặt phổ biến cho cửa cuốn khe thoáng công nghệ Đức, cửa cuốn Đài Loan, cửa cuốn tấm liền
Motor (mô tơ) cửa cuốn lắp ngoài lô cuốn có ưu điểm là tiện lợi cho việc bảo hành, bảo trì, sửa chữa và thay thế motor mới. Hơn nữa, motor cửa cuốn có xích kéo hoạt động hiệu quả ở mức công suất lớn, vì vậy motor cửa cuốn lắp ngoài được sử dụng rộng rãi trong lắp đặt cửa cuốn có diện tích đa dạng (đặc biệt là cửa cuốn có diện tích lớn), nhà xưởng, nhà ở và các công trình dân dụng...

Motor cửa cuốn bánh xích

* Tham khảo giá các mẫu motor cửa cuốn bánh xích (motor ngoài lô cuốn)

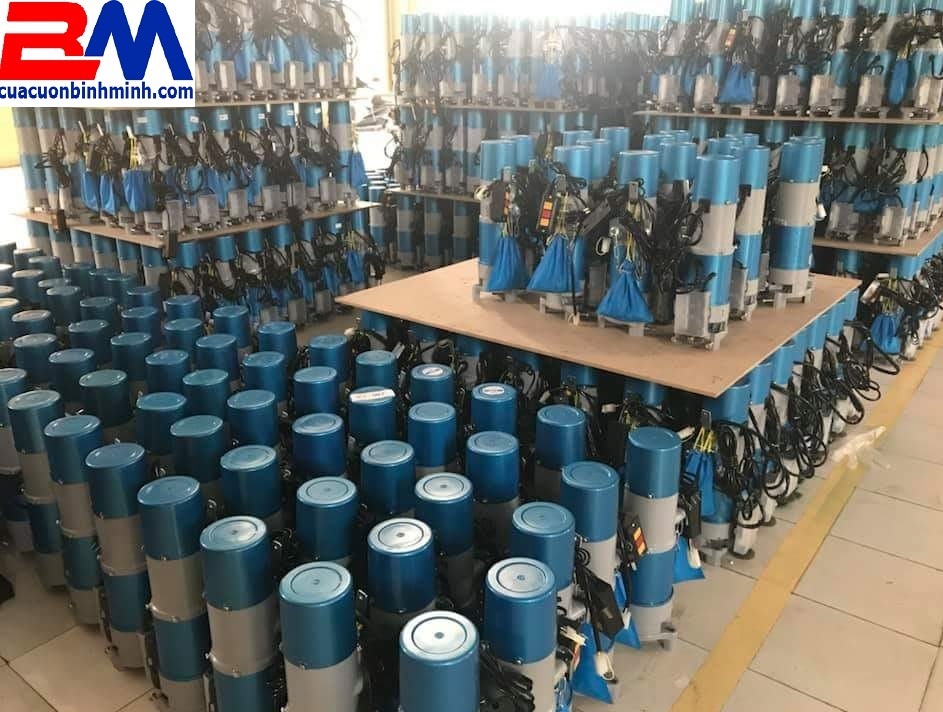

Chuyên cung cấp, lắp đặt, sửa chữa Motor cửa cuốn, giá sỉ tại kho 1.950.000đ, bảo hành 12 tháng, giao hàng tại các tỉnh, Thành Phố trên toàn quốc
Giá công thay motor từ 500.000 đ đến 1.200.000 đ tuỳ theo thế khó dễ

Giá motor cửa cuốn TP 400kg: 2.200.000đ/1 bộ
Giá motor cửa cuốn LD Đài Loan TW 400kg: 2.500.000đ/1 bộ
Giá motor cửa cuốn HOYOKA 400kg: 3.200.000đ/1 bộ
Giá motor Cửa Cuốn FV 400kg: 2.900.000đ/1 bộ
Giá motor cửa cuốn Tigas 400kg: 2.700.000đ/1 bộ
Motor cửa cuốn YH LD Đài Loan 300Kg: 3.500.000đ/1 bộ
Giá motor cửa cuốn liên doanh Đài Loan PM 400kg: 2.890.000đ/1 bộ
Motor Cửa Cuốn JG 3 Chân 400Kg: 4.000.000đ/1 bộ
Motor cửa cuốn YH nhập khẩu Đài Loan 400Kg: 6.300.000đ/1 bộ
Giá motor Cửa Cuốn HG 400KG: 2.600.000đ/1 bộ
Giá motor cửa cuốn KTN 400kg: 3.150.000đ/1 bộ
Giá motor Cửa Cuốn JG 600KG: 5.500.000đ/1 bộ
Giá motor Cửa Cuốn MITECAL 600kg: 3.200.000đ/1 bộ
Giá motor Cửa Cuốn HG 600kg: 3.000.000đ/1 bộ
Giá motor Cửa Cuốn MITECAL 500kg: 2.900.000đ/1 bộ
Giá motor Cửa Cuốn MITECAL 1000kg: 5.800.000đ/1 bộ
Giá motor Cửa Cuốn MITECAL 800kg: 4.700.000đ/1 bộ
Giá motor cửa cuốn KTN 1.000kg: 6.500.000đ/1 bộ
Giá bán sỉ motor cửa cuốn HOULE 1.000kg: 6.750.000đ/1 bộ
Giá motor cửa cuốn TP 1.000kg: 5.300.000đ/1 bộ
Giá motor cửa cuốn TP 800kg: 4.100.000đ/1 bộ
Giá bán sỉ motor cửa cuốn HOULE: 5.500.000đ/1 bộ
Giá bán sỉ motor cửa cuốn HOULE 600kg: 3.850.000đ/1 bộ

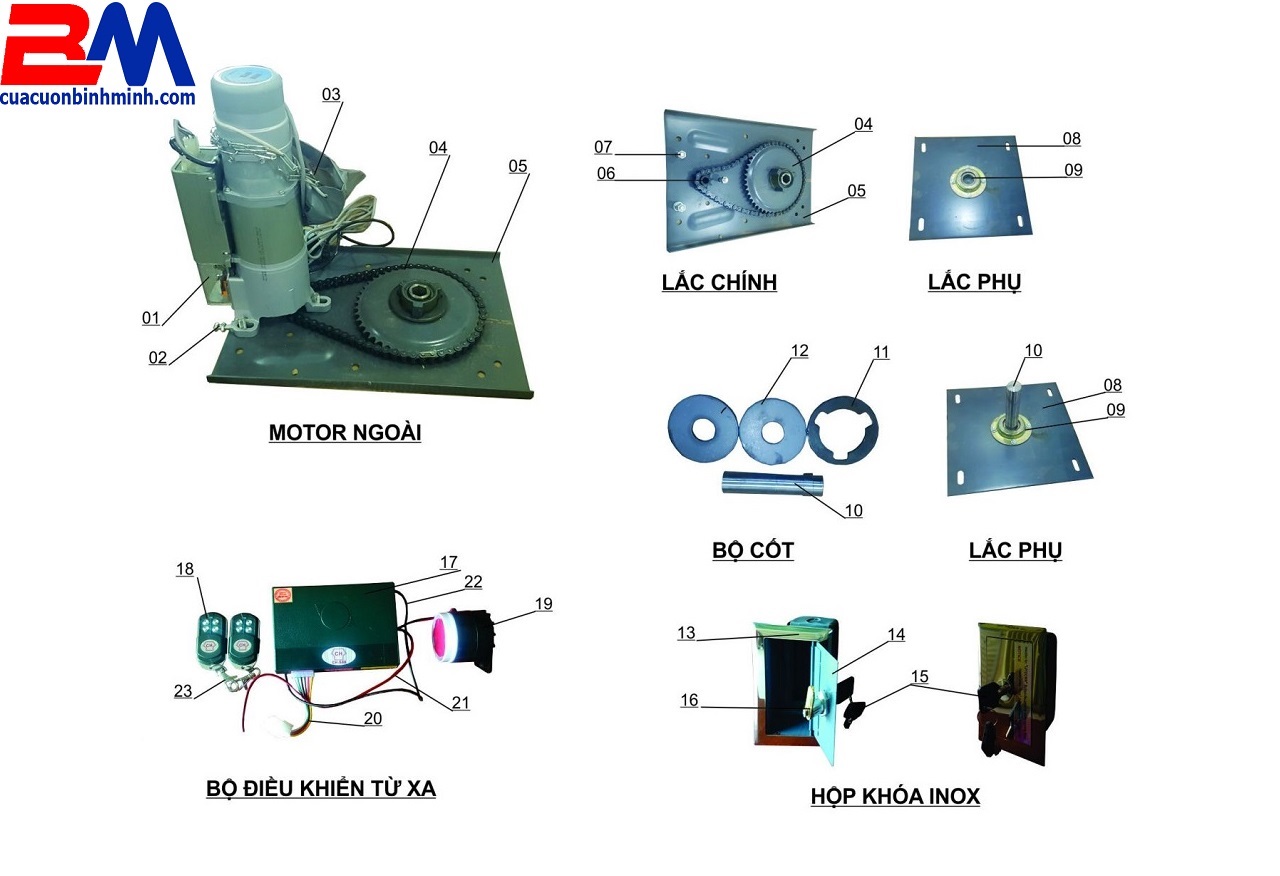

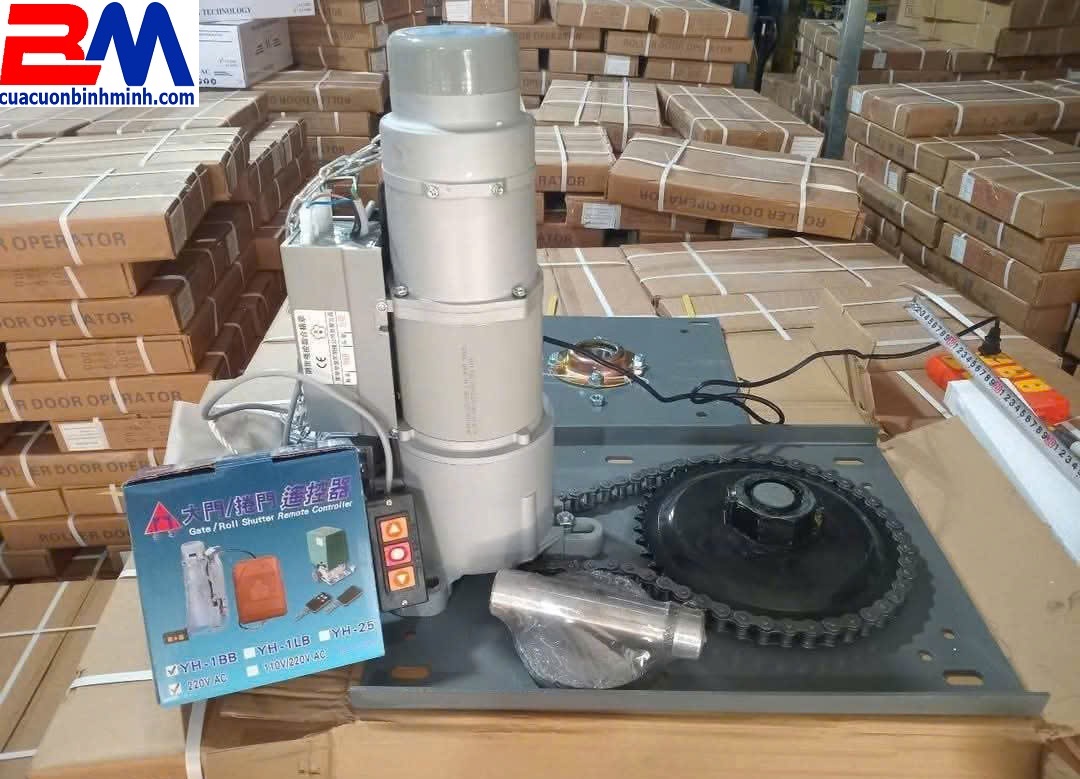

Các bộ phận cơ bản của motor cửa cuốn bánh xích

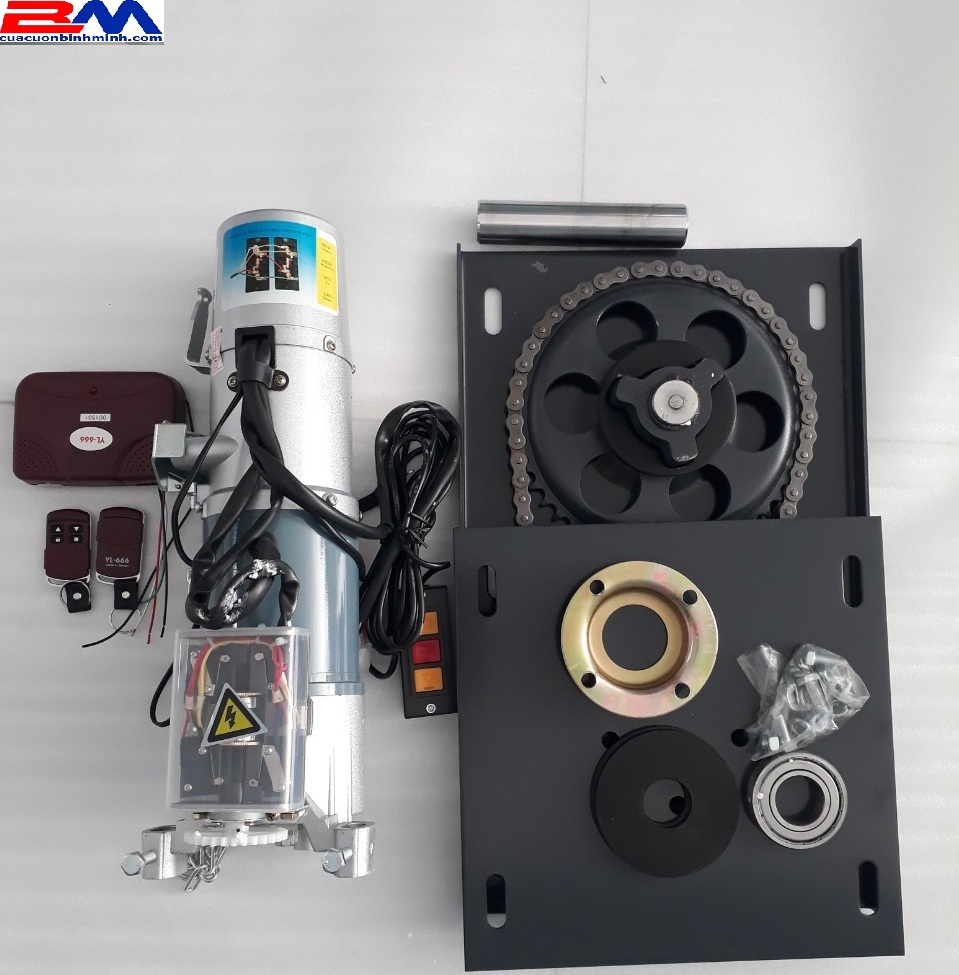

01 bộ motor cửa cuốn

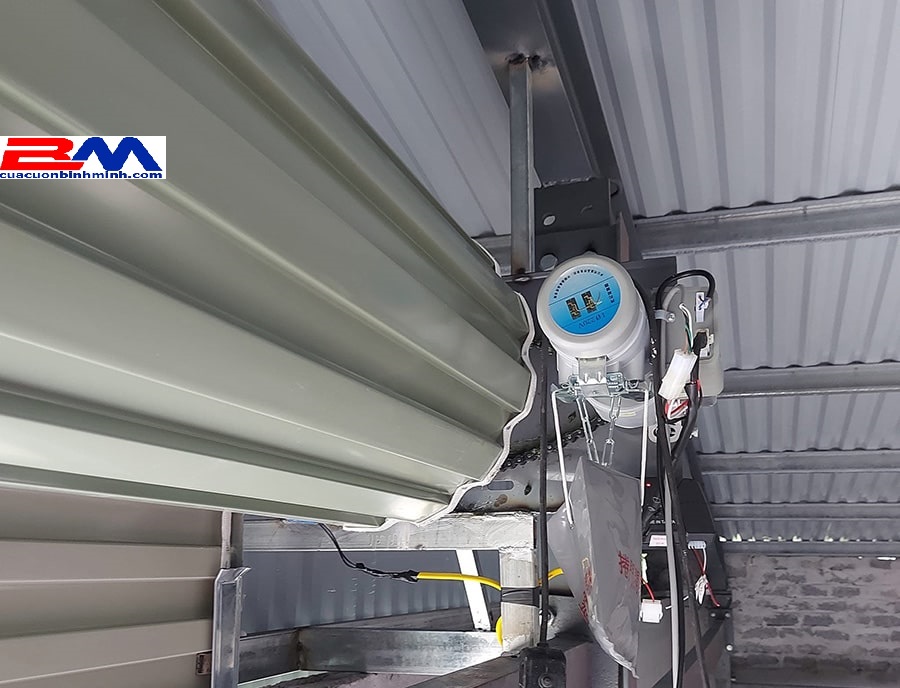

Lắp đặt motor bánh xích cho cửa cuốn khoe thoáng công nghệ Đức

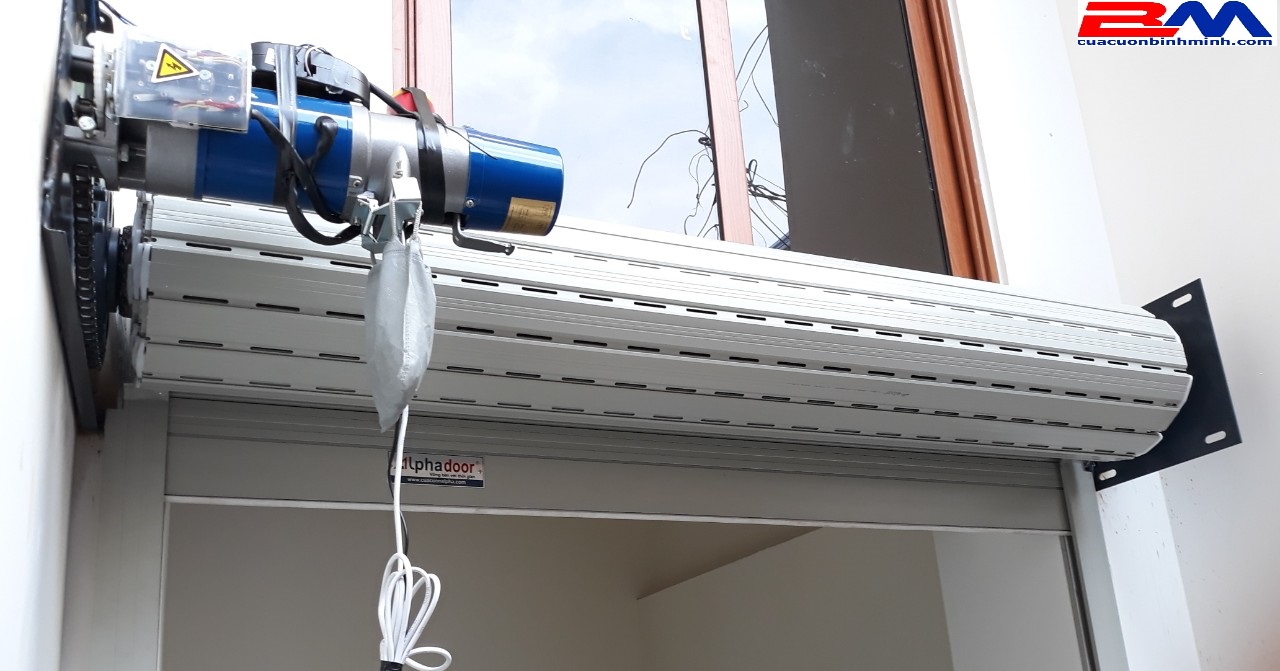

Lắp đặt motor bánh xích cho cửa cuốn tấm liền

* Bộ motor cửa cuốn bánh xích thường có các bộ phận sau

Thân motor cửa cuốn: đây là phần chính của motor
Nút bấm tường: cho phép người dùng điều khiển cửa cuốn bằng cách nhấn nút được nối trừ tiếp từ motor bằng dây chuyên dụng.
2 tay điều khiển từ xa: cung cấp sự thuận tiện cho người dùng khi có thể điều khiển cửa cuốn từ xa mà không cần phải tiếp xúc trực tiếp với nút bấm tường.
Bộ mặt bích: là phần giúp gắn thân motor vào cửa cuốn.
Hộp điều khiển cửa cuốn: là bộ phận nhận và xử lý tín hiệu từ remote điều khiển cửa cuốn từ xa và các thiết bị khác như còi báo động và đèn báo.

Motor cửa cuốn bánh xích thường có các bộ phận sau

* Tham khảo cách chọn công suất motor cửa cuốn phù hợp với diện tích cửa cuốn

Motor cửa cuốn có sức nâng 300kg – 400kg: lắp đặt phù hợp với cửa cuốn có diện tích dưới 12m2
Motor cửa cuốn có sức nâng 500kg – 600kg: lắp đặt phù hợp với cửa cuốn có diện tích từ 12m2 đến 15m2.
Motor cửa cuốn có sức nâng 700kg – 800kg: lắp đặt phù hợp với cửa cuốn có diện tích từ 15m2 – 25m2.
Motor cửa cuốn có sức nâng 1000kg: lắp đặt phù hợp với cửa cuốn có diện tích trên 25m2

Có thể chọn motor cửa cuốn có sức nâng dư khoảng 20–30% so với khối lượng của cửa để motor có thể sử dụng bền hơn

* Tham khảo các mẫu motor cửa cuốn bánh xích (motor ngoài lô cuốn) có sức nâng từ 300kg, 400kg, 600kg, 800kg, 1.000kg....

Motor cửa cuốn YH Đài Loan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn YH CN Đài Loan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn YY CN Đài Loan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn YY Đài Loan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn JG Đài Loan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn Mitecalcó sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Moto cửa cuốn GP có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Mô tơ cửa cuốn CH có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Mô tơ cửa cuốn Dasanyuan có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn Newstar có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn DoorMatic có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn HG có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn KTN có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn Mitadoor có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor cửa cuốn Austdoor có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn HOYOKA có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn PM có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn Engines có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn FV có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn HOYOKA có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn BK có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn Titadoor có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn HL từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn IH có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn VG có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn JS có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Motor Cửa Cuốn IS có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg....
Và các loại motor cửa cuốn khác....có sức nâng từ 300kg, 400kg, 600kg, 800kg đến hơn1.000kg...

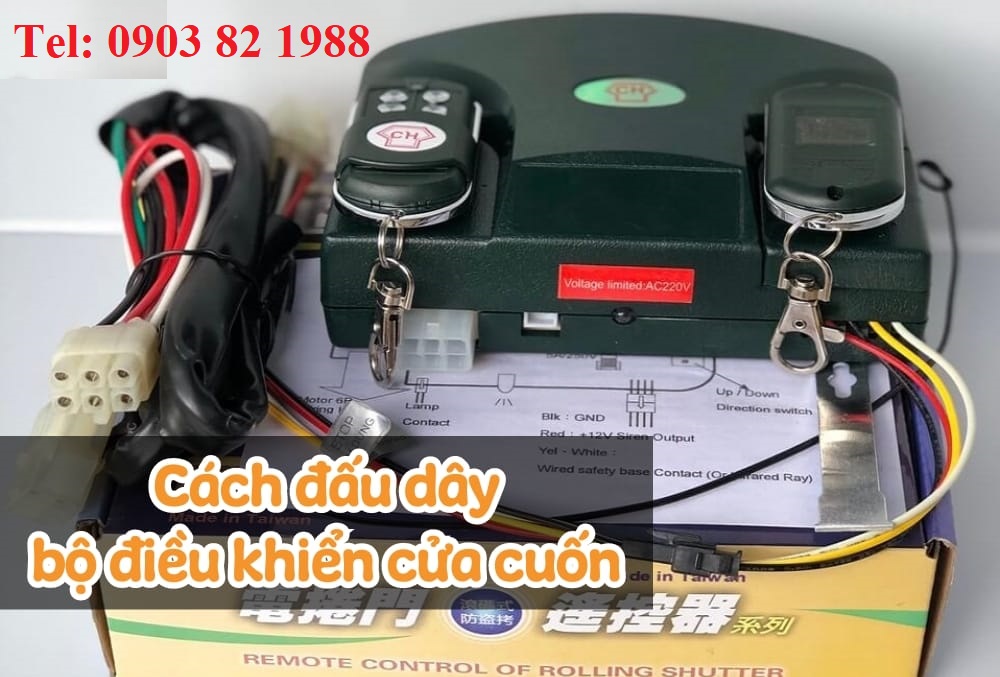

* Tham khảo màu dây đấu từ hộp nhận tín hiệu sang thân motor cửa cuốn

Dây Nguồn 220V: thường là 02 dây màu đen.
Dây đầu ra (output): thường là dây màu xanh lá.
Dây đầu vào (input): thường là dây màu đỏ.
Dây điều khiển cửa đi lên: thường là dây màu trắng.
Dây điều khiển cửa đi xuống: thường là dây màu vàng.

Hộp nhận tín hiệu remote cửa cuốn motor xích phổ biến có 6 dây: 2 dây nguồn 220V, dây lên, dây xuống, dây chung (lửa) và dây dừng (duy trì). Rơ le lên và rơ le xuống là rơ le thường mở, cấp điện cho cuộn dây tương ứng của motor; mạch dừng nối qua tiếp điểm thường đóng hoặc thường mở tùy dòng motor. Màu dây khác nhau giữa các hãng, cần đối chiếu sơ đồ đi kèm hộp remote trước khi đấu dây.

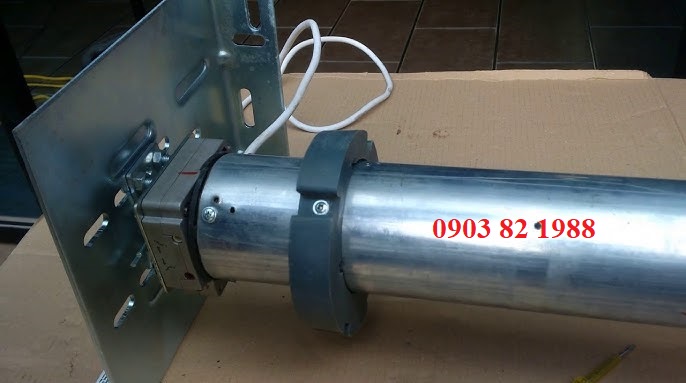

Motor cửa cuốn trong ống cuốn hay còn gọi là motor ống:

Động cơ được lắp bên trong phần trục ngang. Một trong những ưu điểm chính của loại motor này là giảm kích thước lô cuốn tối đa và mang lại tính thẩm mỹ cao.
Tuy nhiên, nhược điểm lớn của chúng là khó khăn trong việc sửa chữa khi gặp hư hỏng, đồng thời giá thành sản phẩm cũng cao hơn và chỉ phù hợp với cửa cuốn có diện tích tương đối nhỏ
Sử dụng motor ống cho cửa cuốn được coi là lựa chọn tối ưu nhất để tiết kiệm diện tích tối đa phù hợp khi lắp đặt cửa cuốn tại các gara, nhà ống hoặc tầng hầm với diện tích mặt bằng nhỏ và hạn chế về chiều cao.

* Bộ motor ống cửa cuốn thường có các bộ phận sau

Thân của động cơ dạng ống.
Bát bắt được lắp đặt trên tường để gắn cửa cuốn.
Hộp nhận tín hiệu để điều khiển cửa cuốn.
Dây nguồn cho hộp điều khiển.
Giắc nối với động cơ.
Điều khiển cửa cuốn gắn trên tường không dây.
Điều khiển từ xa gồm 02 remote

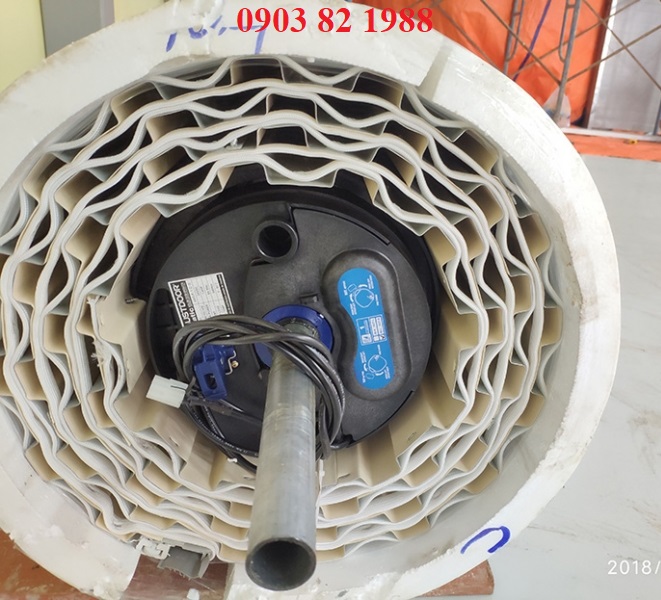

Motor cửa cuốn tấm liền

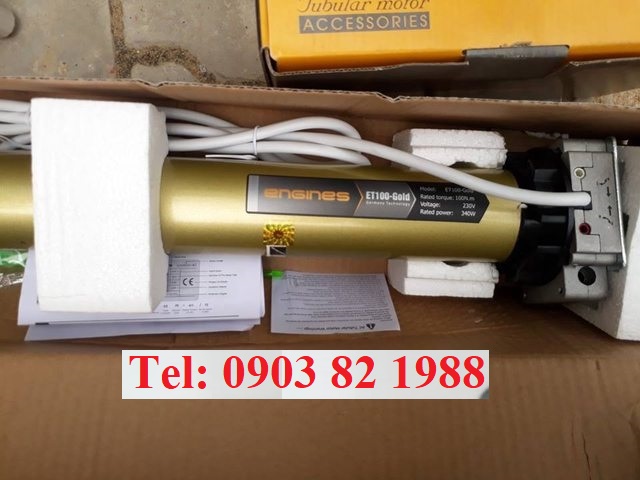

* Tham khảo các mẫu motor cửa cuốn ống (motor lắp trong lô cuốn)

Motor Dooya,
Motor Engines,
Motor Kato.
motor ống Netdoor.
Motor ống TEC.
Motor Ống DOA.

* Tham khảo cách chọn công suất motor cửa cuốn phù hợp với diện tích

Motor cửa cuốn ống 100N : thường lắp đặt cho cửa cuốn nan thoáng với diện tích khoảng 5m2.
Motor cửa cuốn ống 120N: thường lắp đặt cho cửa cuốn nan thoáng với diện tích khoảng 7m2.
Motor cửa cuốn ống 140N : thường lắp đặt cho cửa cuốn nan thoáng với diện tích khoảng 10m2.
Motor cửa cuốn ống 230N: thường lắp đặt cho cửa cuốn nan thoáng với diện tích khoảng 14m2.

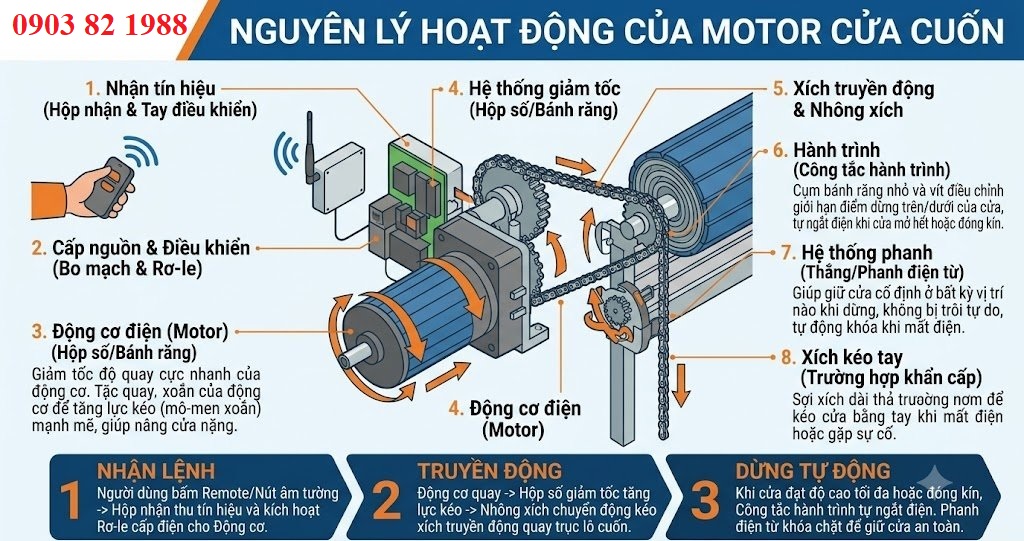

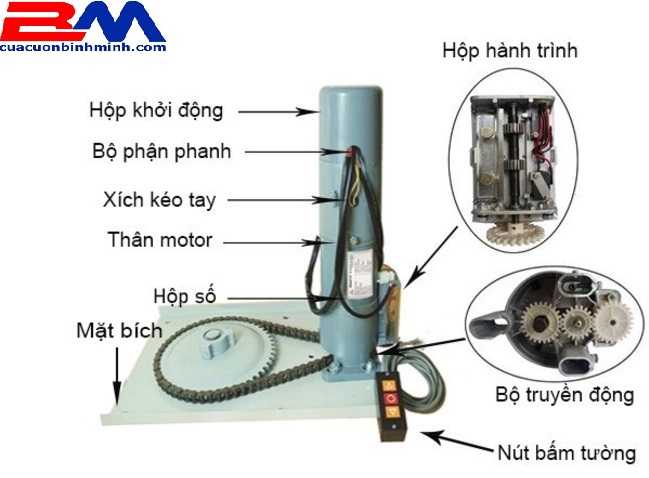

Cấu tạo chung cơ bản của motor cửa cuốn

Thân động cơ: Vỏ bảo vệ chứa cuộn dây (thường làm bằng đồng nguyên chất hoặc nhôm). Cuộn dây quấn trên lõi sắt đặt thành một vành tròn, có nhiệm vụ tạo ra từ trường quay, trục quay dạng lồng sóc nằm bên trong, nhận từ trường từ stator để chuyển hóa điện năng thành cơ năng.
Phanh điện từ: khi được cấp điện, nam châm điện sẽ hút nhả côn phanh để motor quay; khi ngắt điện, phanh tự động kẹp chặt giúp cửa cuốn đứng cố định ởi vị trí mong muốn

Hộp giảm tốc: gồm hệ thống bánh răng ăn khớp giúp giảm tốc độ quay của motor giúp cửa cuốn vận hành êm và không bị rung lắc.
Bộ hành trình cửa cuốn (công tắc hành trình cửa cuốn): có chức năng giới hạn điểm dừng ở phía trên (mở cuốn hết) và giới hạn phía dưới (đóng hết) của cửa cuốn
Bộ điều khiển: hộp nhận tín hiệu remote, rơ le lên, xuống, dừng; có thể thêm cảm biến vật cản, đèn báo, còi.

Đế động cơ: Khung liên kết motor với mặt bích của cửa cuốn.
Nhông xích: truyền lực từ động cơ sang trục lô cuốn để cuộn tròn nan cửa khi đóng hoặc mở cửa
Dây xích kéo tay: dùng để kéo cửa lên hoặc xuống bằng tay khi xảy ra sự cố mất điện

Các câu hỏi thường gặp ở motor cửa cuốn

Motor cửa cuốn xích và motor ống khác nhau ở những điểm nào? motor xích lắp đặt bên ngoài trục, lực lớn, dễ sửa, giá linh kiện thấp; motor ống nằm trong trục, gọn và thẩm mỹ nhưng lực nhỏ, khó sửa chữa, phù hợp với cửa cuốn dưới khoảng 12m².
Motor cửa cuốn AC và DC nên chọn loại nào? motor cửa cuốn AC 220V giá thấp, lực mạnh, phổ biến; motor DC 24V chạy êm, khởi động và dừng mềm, kết hợp lưu điện dễ hơn nhưng giá cao hơn. Cửa công nghiệp lớn thường dùng AC hoặc 3 pha.
Đấu dây hộp nhận tín hiệu cửa cuốn 6 dây thế nào? Hai dây nguồn vào 220V, dây chung nối điểm chung motor, dây lên và dây xuống nối hai cuộn dây motor, dây dừng nối mạch duy trì. Màu dây tùy hãng, đối chiếu sơ đồ in trên hộp nhận; đảo dây lên và xuống nếu cửa chạy ngược.
Thay motor cửa cuốn mới có phải cài lại hành trình không? Có. Sau khi lắp, chạy cửa xuống vị trí thấp nhất cài điểm dưới, chạy lên vị trí mong muốn cài điểm trên bằng vít chỉnh hoặc nút cài trên motor; chạy thử vài lần cả hai chiều.
Cửa cuốn kéo lên rồi tự trôi xuống là do đâu? thường do má phanh mòn, khe hở phanh lớn hoặc cuộn hút phanh bị kẹt không nhả về; cũng có thể do cửa nặng hơn sức giữ của motor
Motor cửa cuốn chạy một lúc rồi dừng, để nguội lại chạy là lỗi gì? đó là bảo vệ nhiệt của motor AC tác động do chạy liên tục nhiều lần
Remote cửa cuốn bấm cửa không hoạt động, phải làm sao? Thay pin remote, kiểm tra đèn báo hộp nhận tín hiệu, học lại mã remote theo hướng dẫn của hộp nhận. Hộp nhận ẩm nước, cháy do sét...
Motor cửa cuốn kêu ù nhưng không quay khắc phục thế nào? kiểm tra tụ khởi động (thay tụ cùng µF và điện áp), phanh có nhả không, cửa có bị kẹt cơ khí không, điện áp có sụt không.
Mất điện làm sao mở cửa cuốn? Kéo xích tay hoặc dây nhả phanh để quay lô cuốn bằng tay; cửa có bộ lưu điện thì vẫn bấm remote được trong vài lần tùy dung lượng ắc quy.
Bộ lưu điện cửa cuốn chọn thế nào? Chọn lưu điện cùng điện áp và công suất phù hợp motor (ví dụ motor AC 300–500kg dùng lưu điện khoảng 800–1.000W). Ắc quy lưu điện thường cần thay sau khoảng 2–3 năm.
Motor cửa cuốn hỏng nên sửa hay thay mới? Hỏng tụ, rơ le, hộp nhận, má phanh thì sửa với chi phí thấp. Cháy cuộn dây, vỡ bánh răng hộp số motor xích nhỏ thì thay motor mới thường nhanh và rẻ hơn

Sử dụng motor cửa cuốn an toàn

Hạn chế đóng/mở cửa cuốn liên tục trong thời gian ngắn: cửa cuốn lên /xuống liên tục khoảng 5 đến10 lần thì motor sẽ nóng lên và rơ-le nhiệt sẽ tự động ngắt điện để bảo vệ động cơ
Tránh motor cửa cuốn ở nơi ẩm ướt: lắp đặt motor ở vị trí khô ráo, không để nước mưa hoặc hóa chất lỏng rơi vào mô tơ và hộp điều khiển từ xa
Có tiếng động lạ: âm thanh của mô tơ khi hoạt động nếu phát ra tiếng kêu to, rít bất thường, giật, cần gọi thợ sửa cửa cuốn đến kiểm tra
Không để trẻ nhỏ tự ý cầm remote cửa cuốn
Cửa cuốn cần gắn thiết bị tự dừng khi gặp vật cản và còi báo, và cần kiểm tra thiết bị này thường xuyên đảm bảo tính năng tự dừng khi gặp vật cản luôn hoạt động
Bấm nút khóa trên remote khi vắng nhà hoặc ban đêm để vô hiệu hóa toàn bộ các nút bấm lên/xuống
Khi mất điện hoặc hỏng motor, có thể sử dụng dây xích kéo tay (đối với motor xích) hoặc cần gạt cơ (đối với một số dòng cửa) để đóng/mở cửa cuốn
Lựa chọn động cơ đủ tải trọng, ví dụ dùng mô tơ 300kg cho bộ cửa nan nhôm khe thoáng nặng trên 350kg khiến động cơ luôn quá tải sinh nhiệt.
Cần lắp hệ thống rơ le chống xổ cuộn nan, để khi nan bị kẹt ray motor sẽ dừng hoạt động đảm bảo nan cửa không bị đứt gãy
